S2.0内六角扳手
S2.5内六角扳手
在更换之前,请关闭打印机并断开电源,确保安全操作。
拔下ACE Pro信号线和电源线,然后移除铁氟龙管。

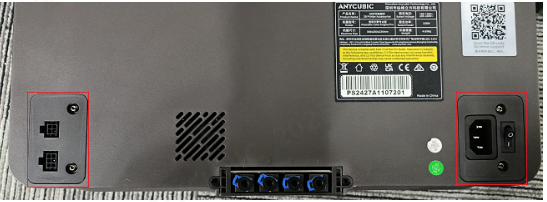

1.使用S2.0内六角扳手分别拧下固定ACE Pro信号输入板的螺丝。
2.使用S2.0内六角扳手拧下固定盖板的两颗螺丝。
3.撕开脚垫,使用S2.5内六角扳手拧下固定ACE Pro内壳的六颗螺丝。
1.使用S2.5内六角扳手拧下固定多色面壳的两颗螺丝,然后分离ACE Pro内外壳。
1.使用S2.5内六角扳手拧下固定电机的四颗螺丝,电机向外推,将电机倾斜与同步带分离。
2.使用S2.5内六角扳手拧下固定电机的四颗螺丝,电机向外推,将电机倾斜与同步带分离。
1.使用S2.0内六角扳手拧下固定进料检测板的两颗螺丝。
