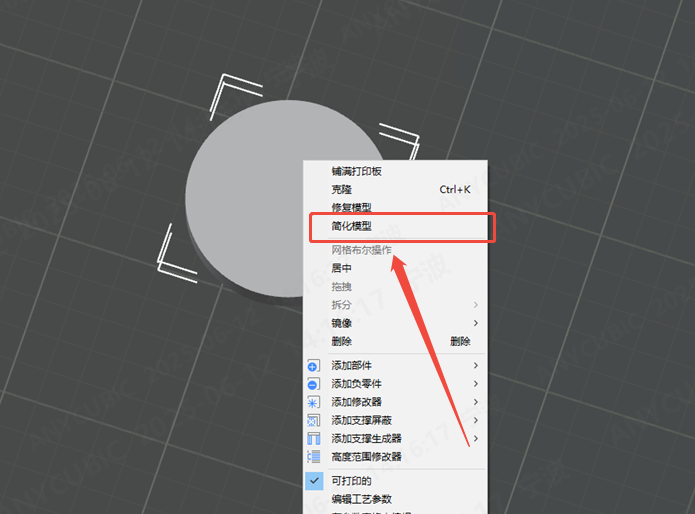

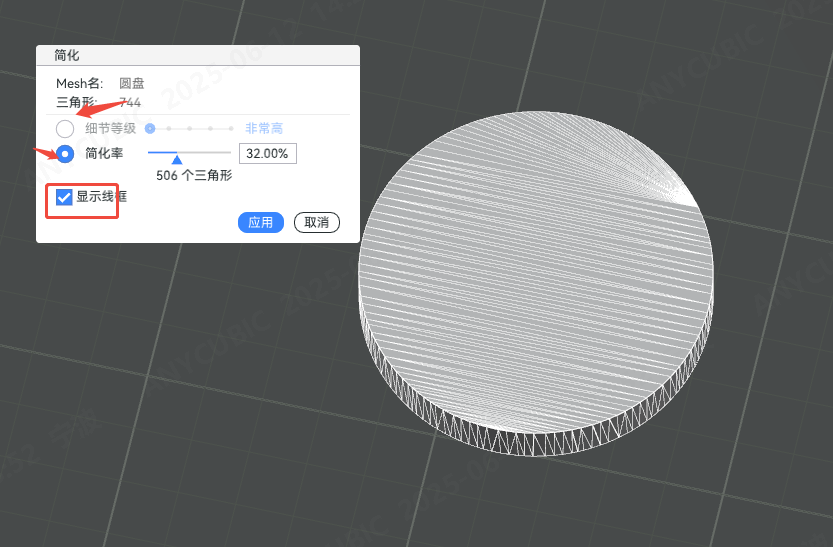

大多数3D模型都是由三角形面片构成的,这意味着STL文件中的所有圆弧实际上都是由多段短直线段近似表示的折线。您可以通过右键点击模型,选择'简化模型'功能并勾选'显示线框',即可直观地观察到组成模型的三角面片结构以及用于模拟曲线的大量细小线段(如下图所示)
启用此选项可获得包含G2和G3移动的G-code文件。拟合容差与分辨率相同。
注:对于Klipper机器,建议禁用此选项。Klipper无法从圆弧指令中获益
因为固件会再次将这些指令拆分为线段。这会导致表面届量下降,因为切片
器将线段转换为圆弧,而固件又将其转换回线段。
在切片和实际打印过程中,打印机将严格按照这些路径规划进行运动和打印。当打印速度较低时,密集的线段对打印质量影响不大。但在高速打印时,线段拐点处会产生大量瞬态脉冲信号,导致明显的噪声和振动问题。

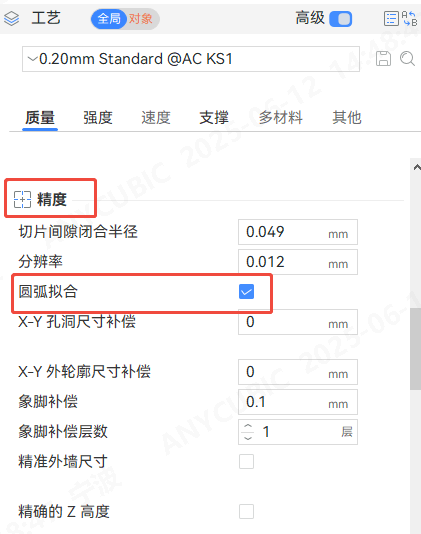

您可在工艺——质量——精度中启用或关闭圆弧拟合功能。该功能默认开启,以减少高速打印时的振动和噪声,提升打印质量
分辨率(精度)参数定义了圆弧拟合路径与原始路径之间的最大允许偏差(弓高误差)。适当增大该参数值可降低分辨率,使低精度模型在切片过程中生成更多圆弧段。但需注意:过高的分辨率设置可能导致拟合异常,具体表现为打印时的层间错位现象,极端情况下会造成模型结构变形。因此,建议保持该参数的默认设置,仅在必要时进行微调。

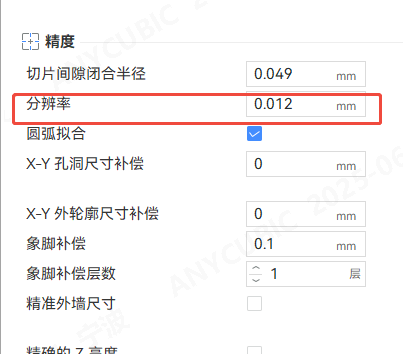

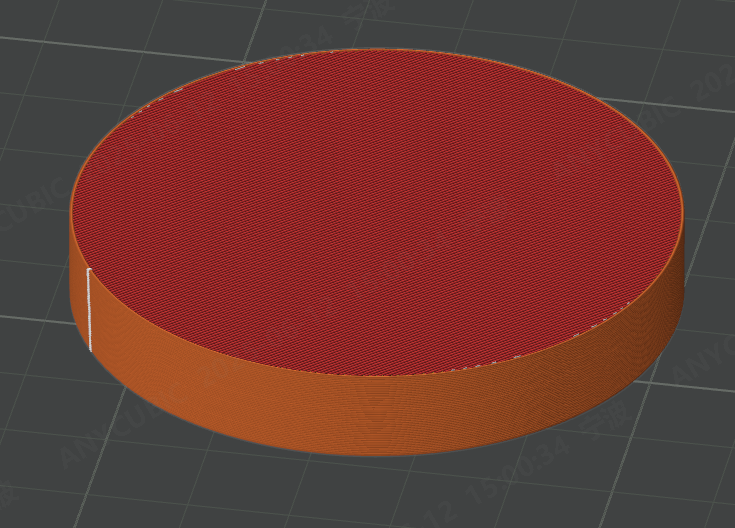

默认分辨率 | |
![]() |
![]() |

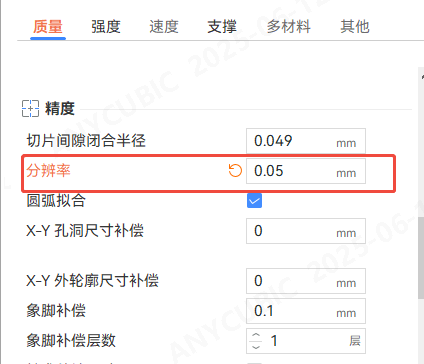

分辨率0.05mm | |
![]() |
![]() |

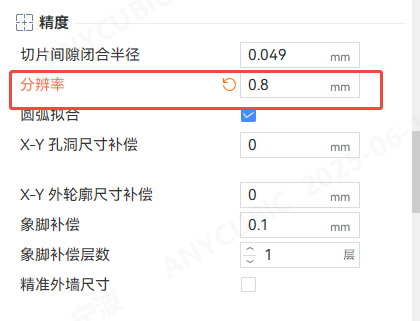

分辨率0.8mm | |
![]() |
![]() |

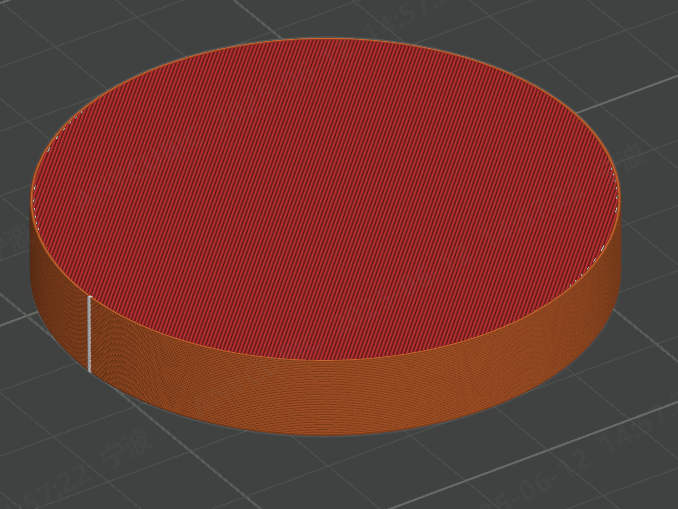

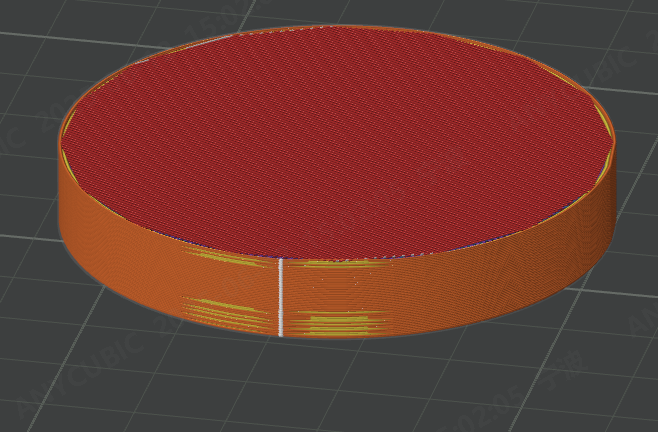

以上是不同的分辨率对比,由此可见分辨率设置的越大,不同层拟合的弧线会形状不一导致模型表面错位破损。
