¶ 温馨提示：
本文是基于1.3.5.2版本的Anycubic slicer Next切片软件编写的，软件版本不一致可能会有一些出入。
¶ 一、切割工具介绍
¶ 1. 什么是切割工具？
在FDM-3D打印切片软件中的切割工具是一个非常实用的功能，主要用于将一个完整的3D模型分割成两个或多个部分。这在多种场景下非常有用。
| 模型过大 | 当模型尺寸超过了你的3D打印机成型平台的尺寸时，必须将其分割成小块分别打印，然后组装。 |
| 节省支撑材料 | 有时将模型旋转或分割后，某些原本需要大量支撑的部分可以变成自支撑结构，或者需要支撑的区域大大减少，从而节省材料和时间。 |
| 优化打印方向 |
(1)某些特征（如孔洞、悬垂面、文字）在特定方向上打印质量更好。 (2)将模型分割后，可以为每个部分选择最优的打印方向（例如，把需要精细细节的面朝上打印）。 |
¶ 2.切割工具在哪设置？

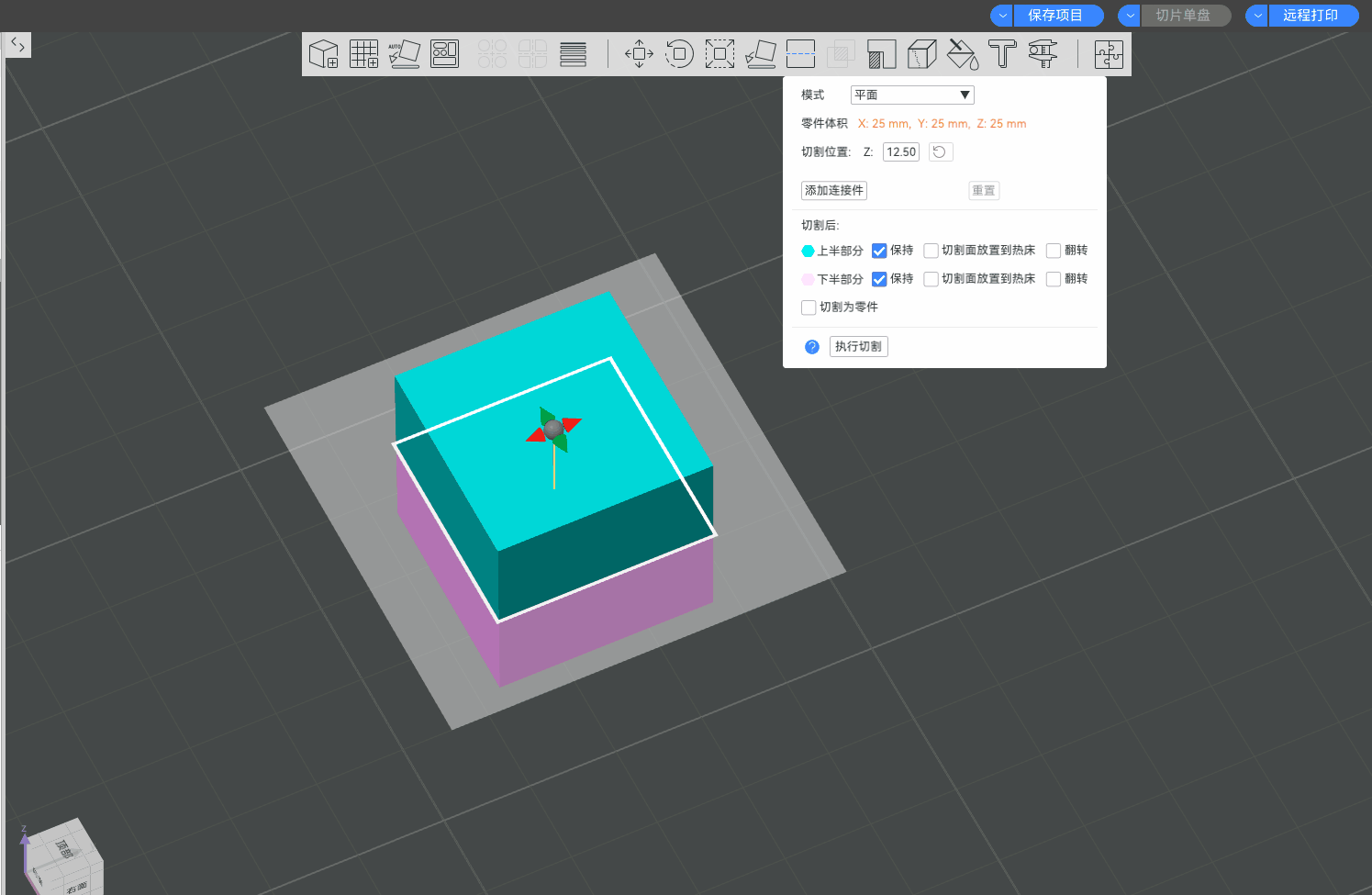

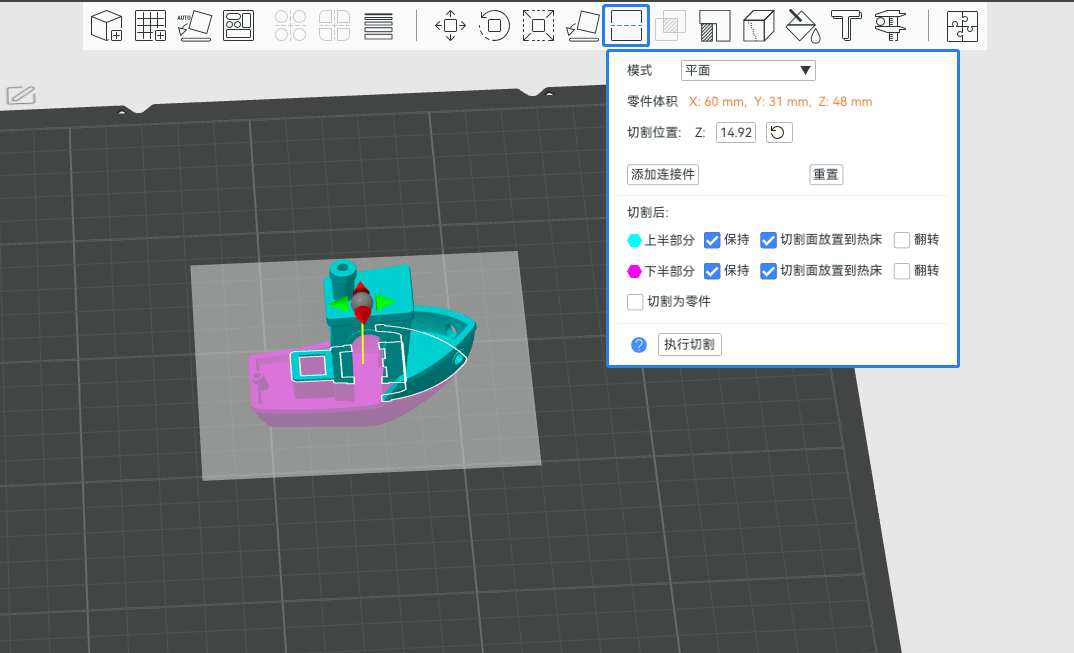

1.请打开Anycubic Slicer Next切片软件，顶部工具栏找到一“切割”，同时可以设置切割工具的参数。

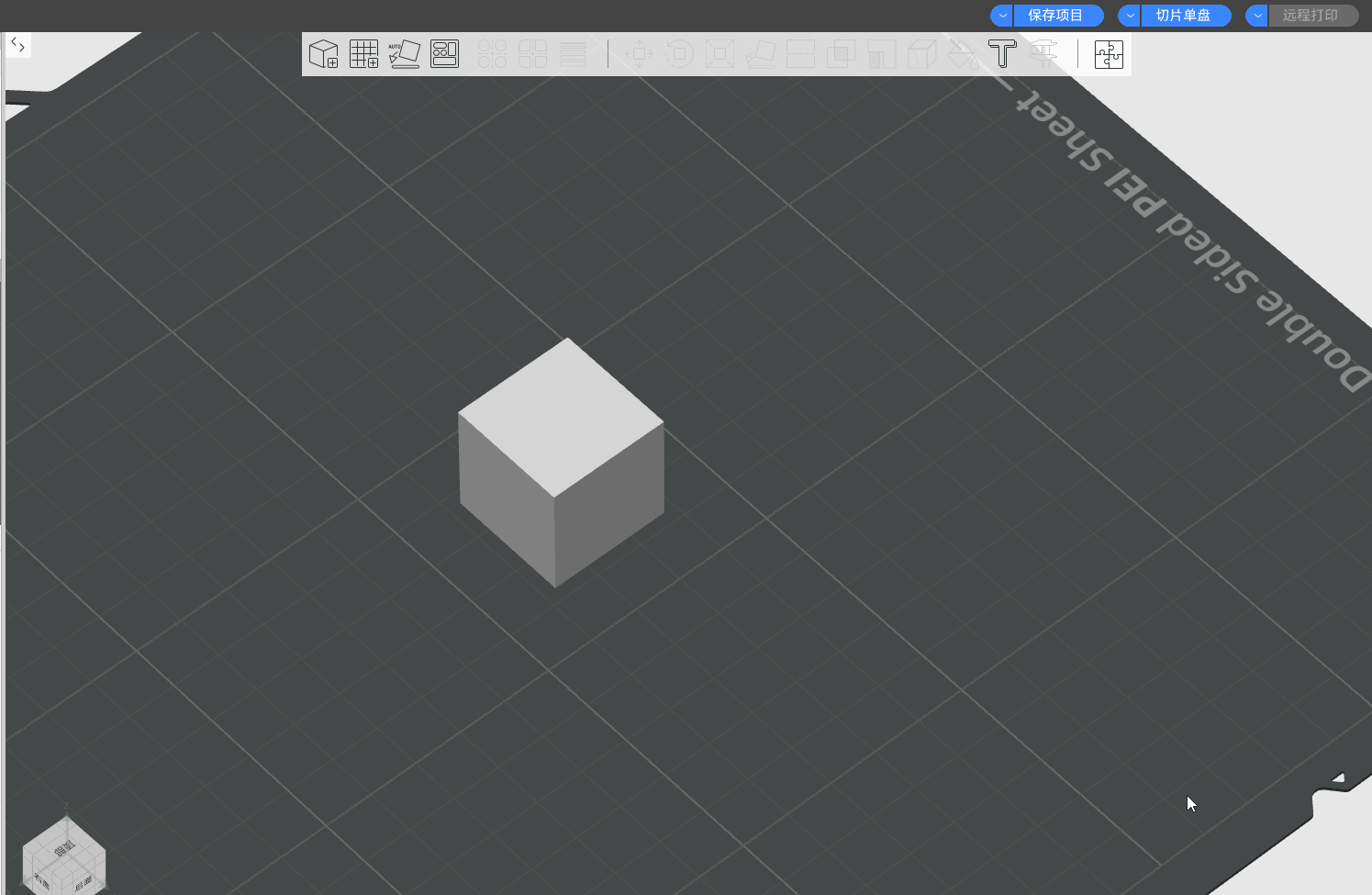

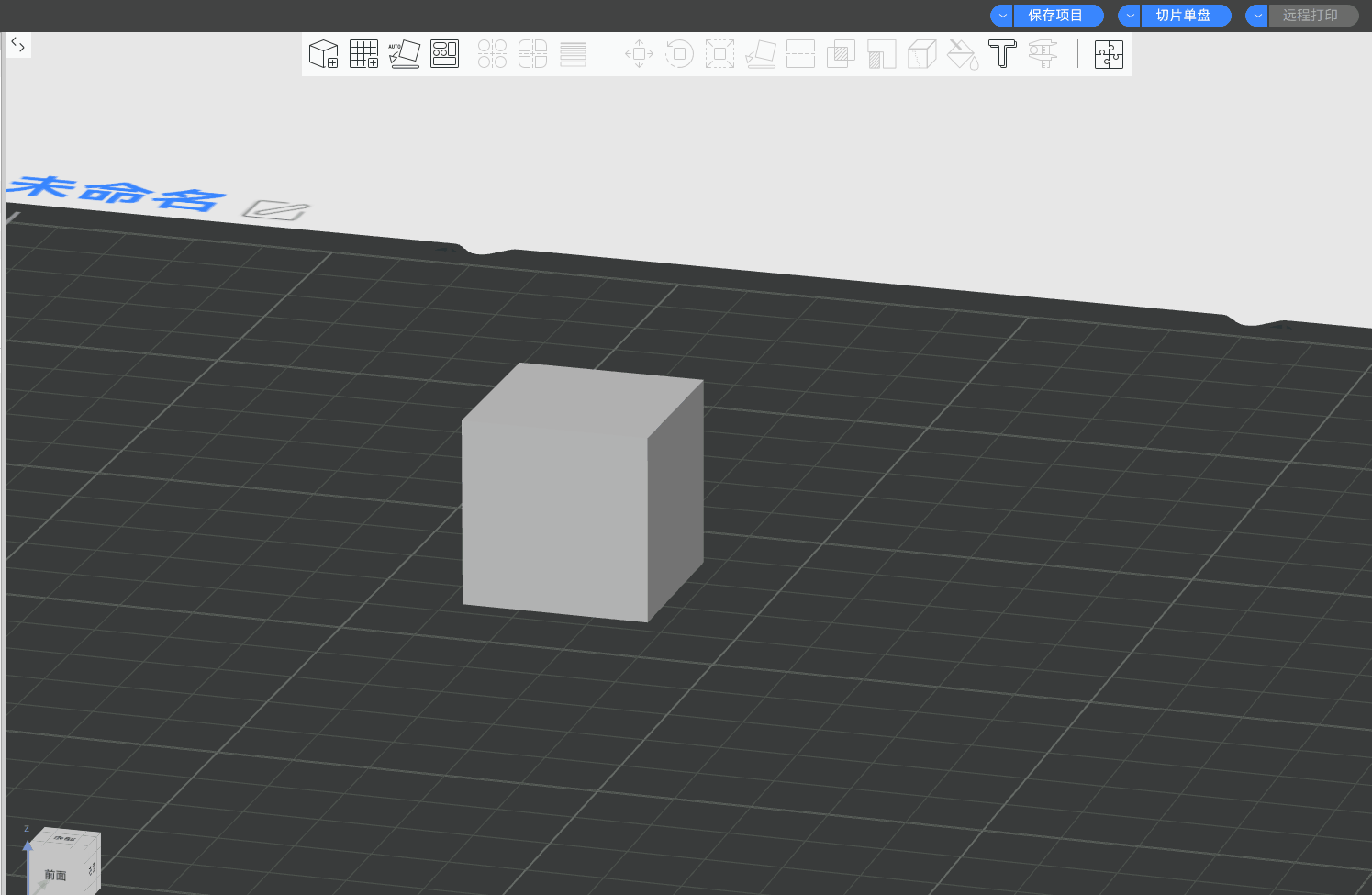

2.如果没有点击模型，切割工具呈现灰色状态。鼠标左键点击模型激活切割工具。
¶ 二、 参数介绍
¶ 平面切割
¶ （1）零件体积
目标零件体积大小
¶ （2）切割位置

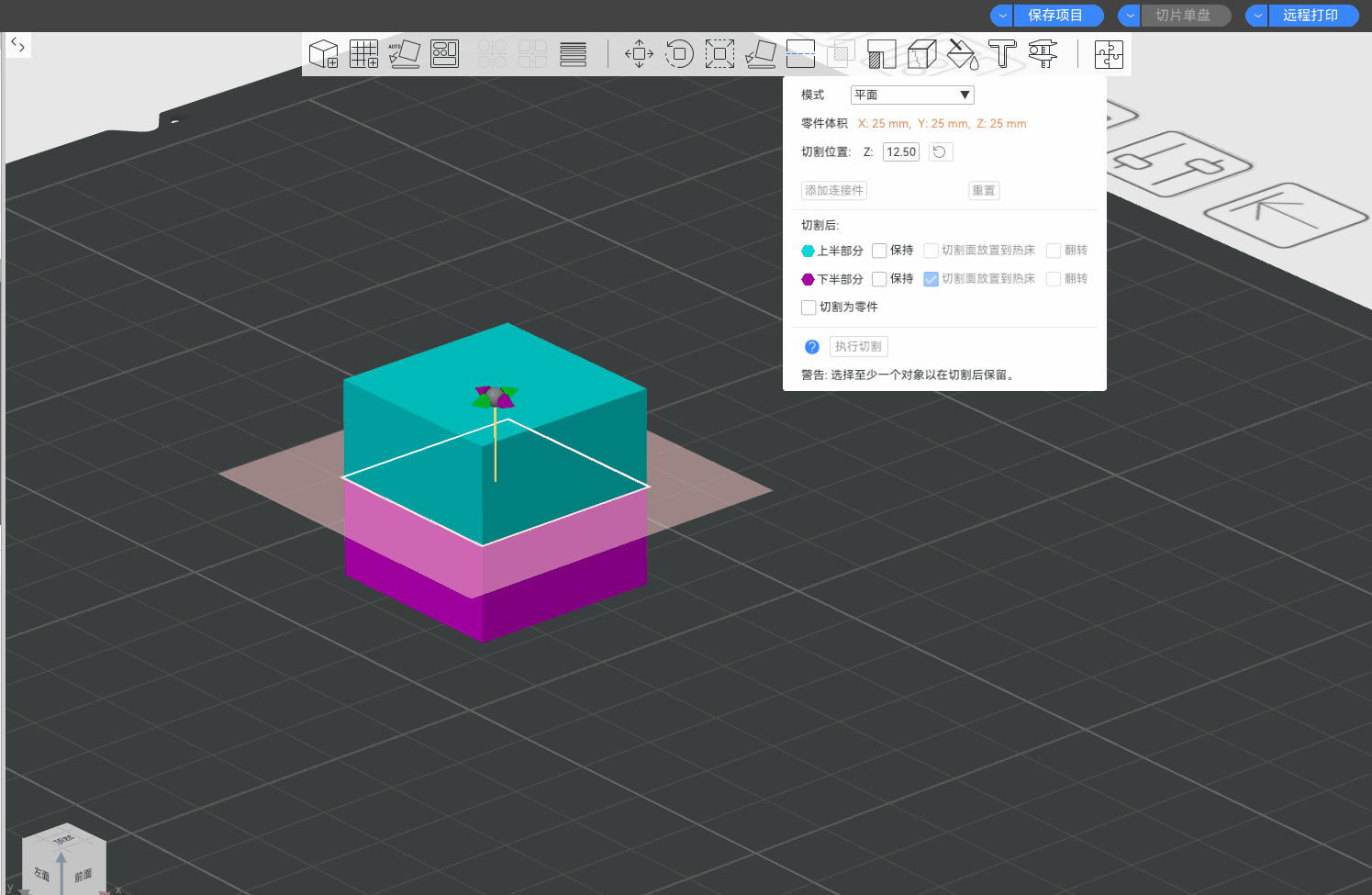

长按鼠标左键拖动一个轴坐标，可以在X轴、Y轴、Z轴上围绕或者旋转切割平面。您也可以在输入框中输入精确的数值。
¶ （3）添加连接件
当我们模型分割之后，需要一些连接件对分开的模型重新装配起来。连接件目前有插销、销钉、按扣，添加后的效果如图。
¶ （4）切割后

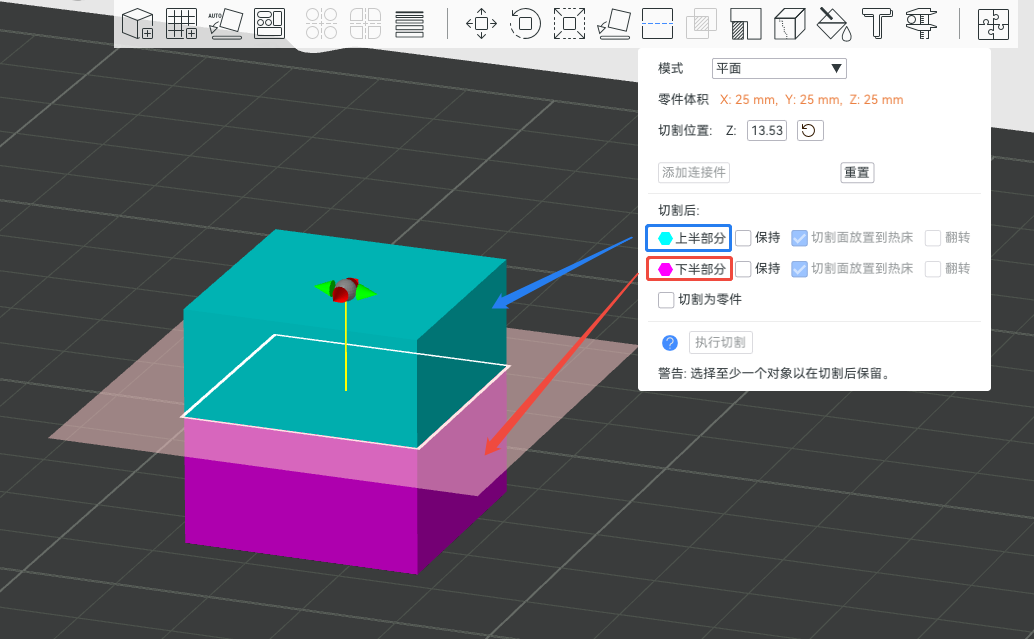

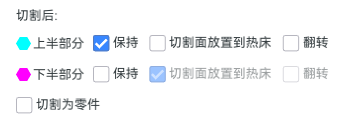

您可以根据您要切割的部分，同时也可以选择切割完后模型放置位置、翻转设置、切割为零件设置。
¶ 燕尾榫

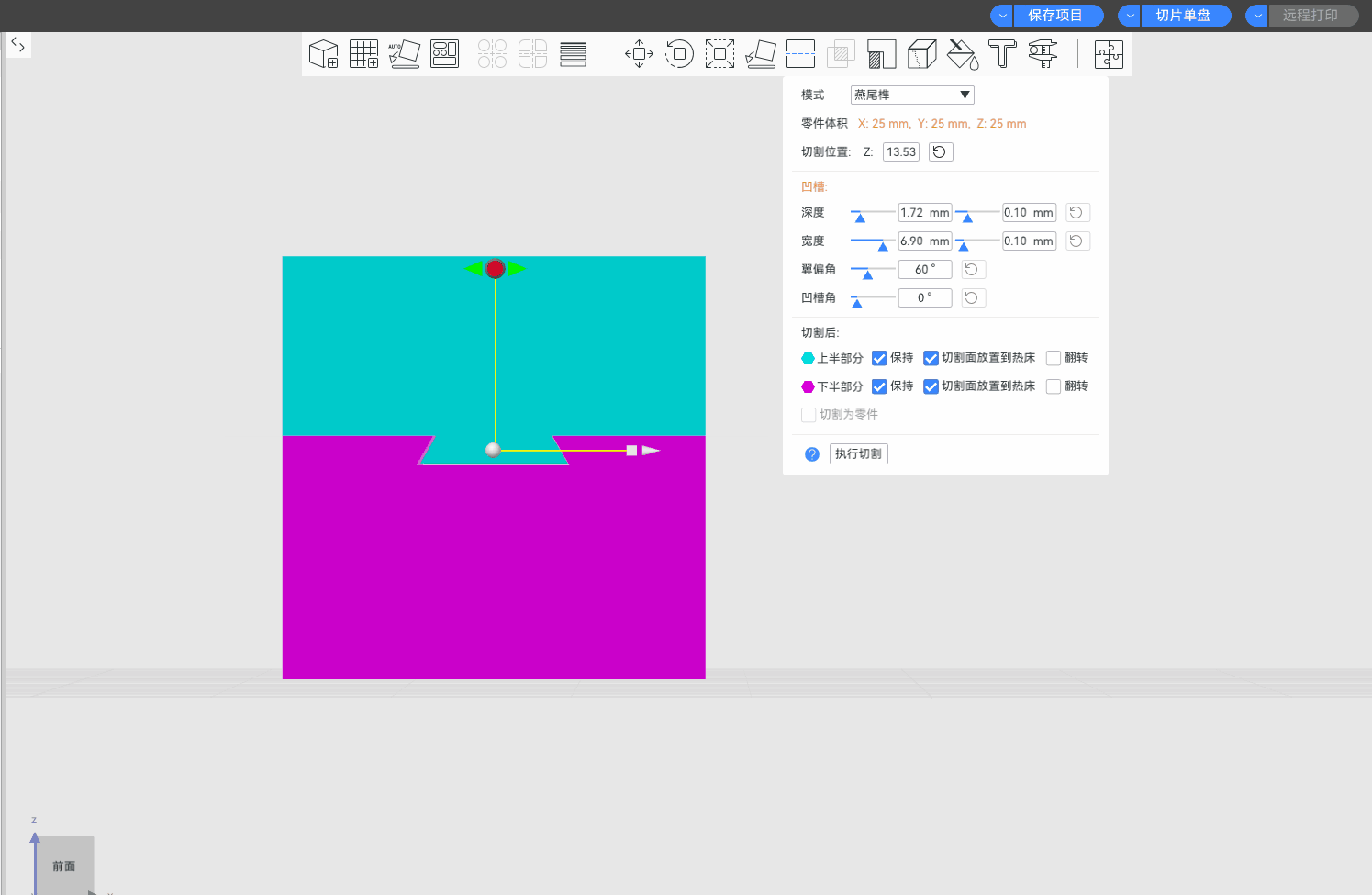

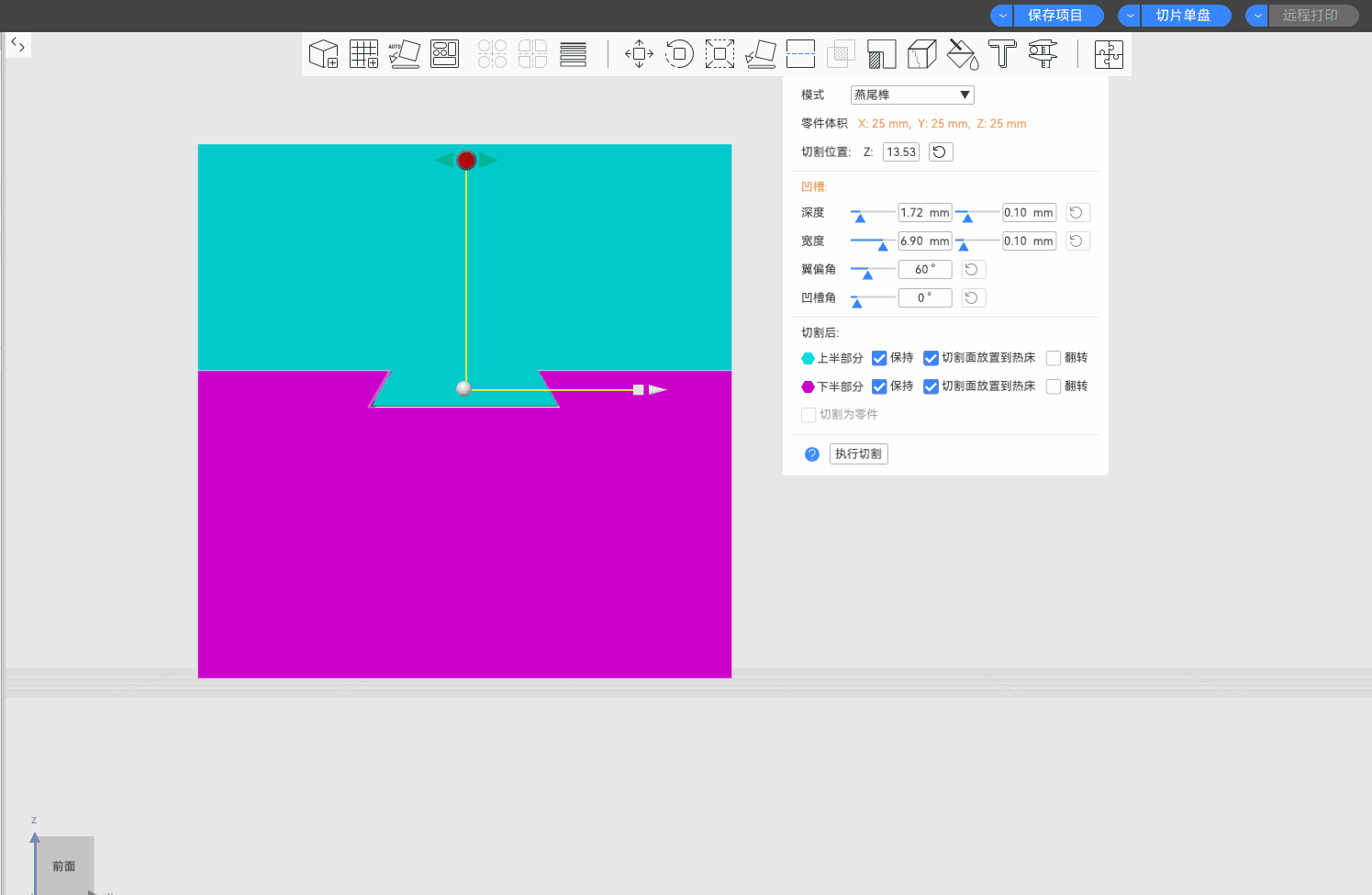

除了可以添加连接件之外，切片软件还提供另一种连接模式“燕尾榫”，切割完成后形成类似榫卯结构，便于切割后零件的装配。同时可以根据需要，调整深度、宽度、翼偏角和凹槽角参数，使零件装配起来更加精准，如图。
温馨提示：燕尾榫切割后可能会提示产生非主流形边，您可以根据提示点击修复模型，然后再切片即可。

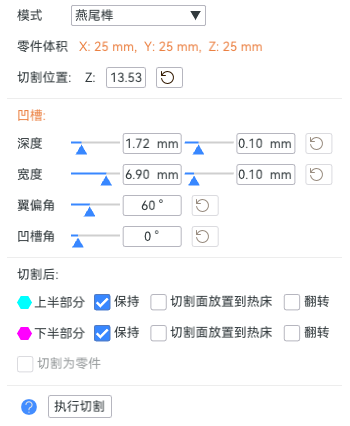

¶ （1）切割位置：
长按鼠标左键拖动一个轴坐标，可以在X轴、Y轴、Z轴上围绕或者旋转切割平面。您也可以在输入框中输入精确的数值。

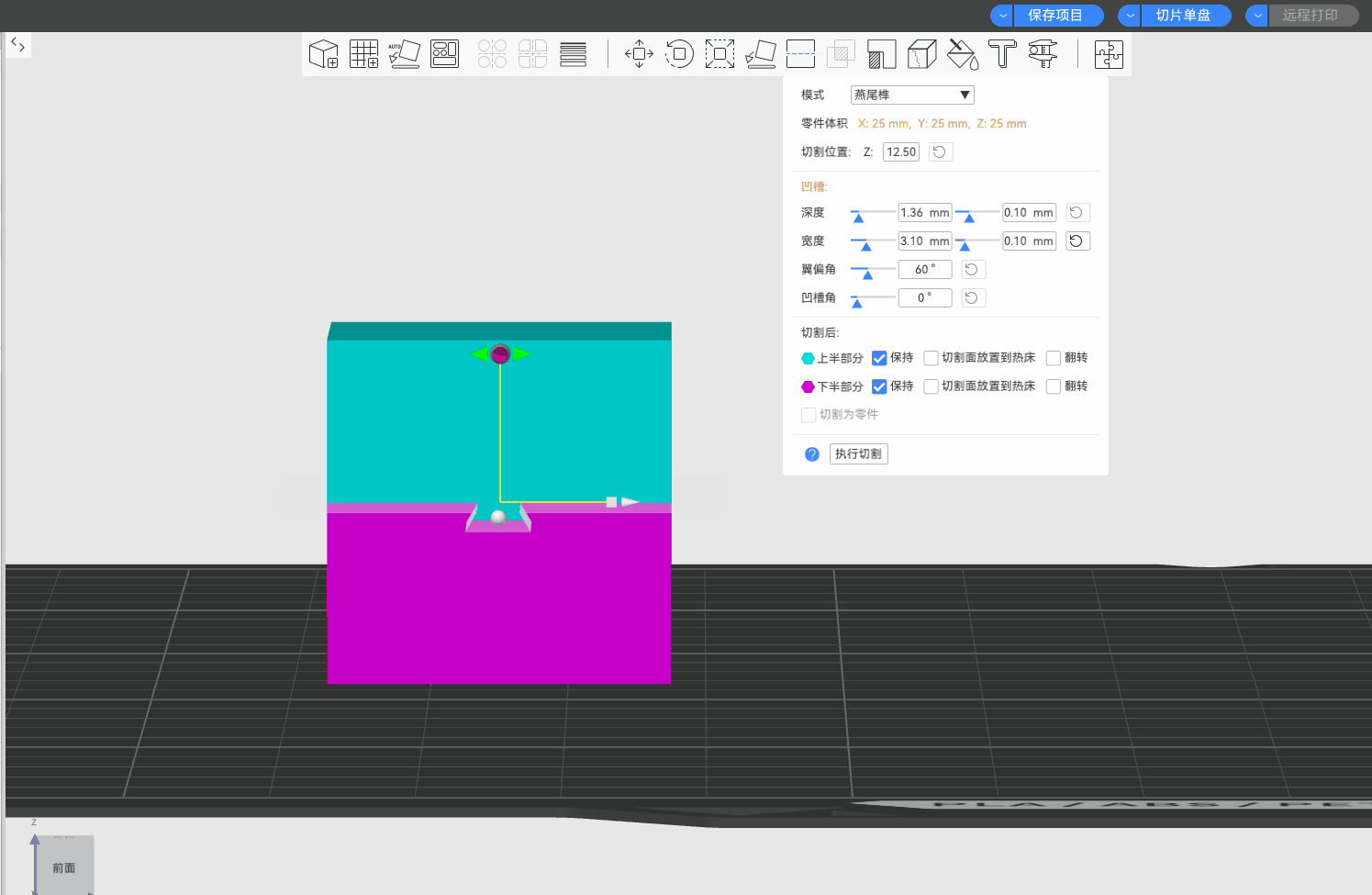

¶ （1）深度
设置镶嵌深度，以及容差尺寸。
¶ （2）宽度
设置镶嵌宽度，以及容差尺寸。
¶ （3）翼偏角
设置镶嵌翼偏角，翼偏角范围值：30-120°
¶ （4）凹槽角
设置镶嵌凹槽角，凹槽角范围值：0-15°
¶ 小技巧

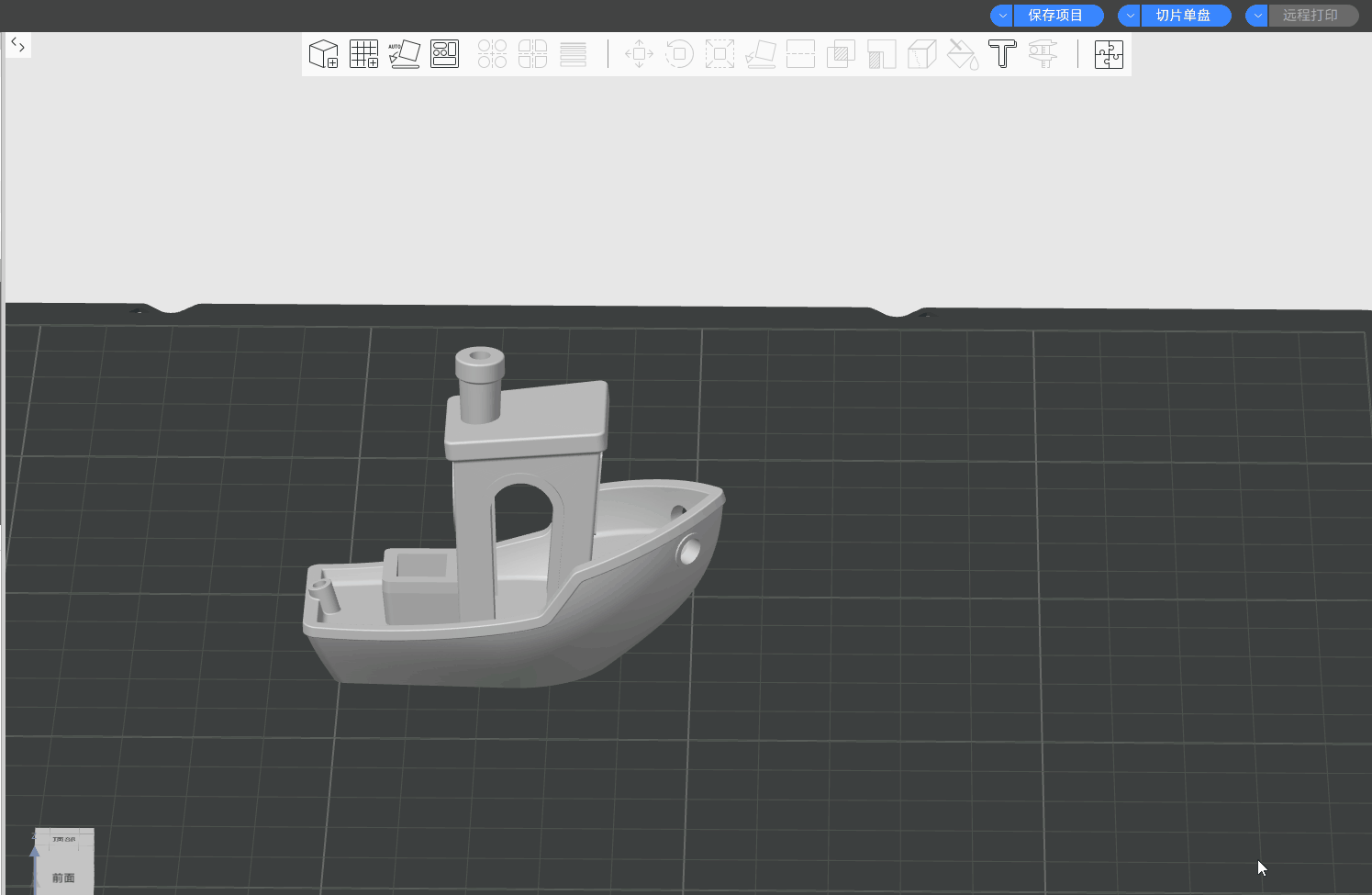

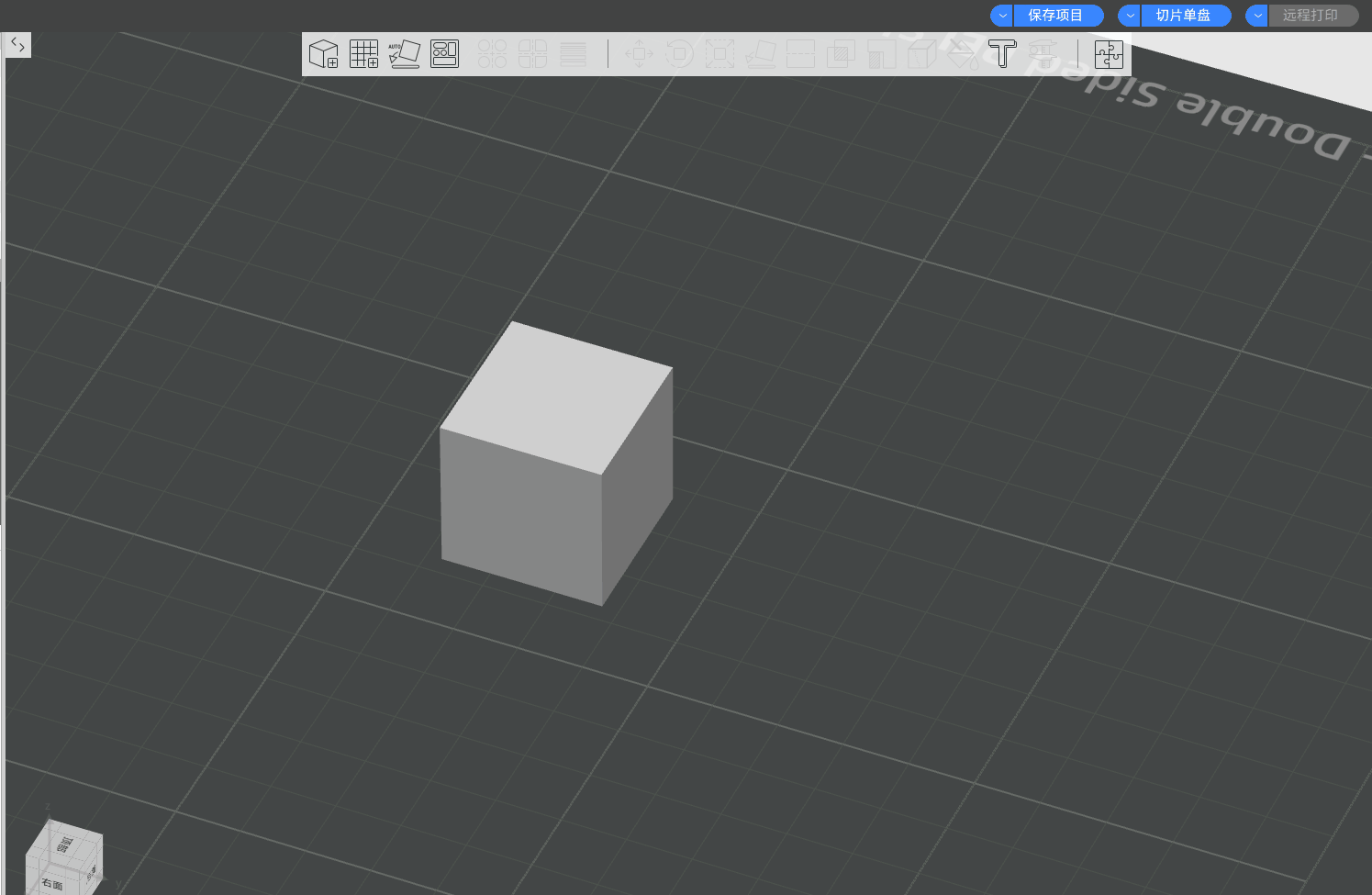

（1）绘制切割线：Shifr+鼠标按住左键
（2）鼠标左点击零件，快捷键：“C” 快速开启/关闭切割工具
